在EDA设计行业中，用户主要面临的挑战行业竞争激烈，产品设计周期短；软件许可证比较昂贵；仿真作业数量大。
EDA综合设计平台需求如下：
· 缩短产品面市时间，提高企业竞争力；
· 有效利用资源，加速设计和仿真工作，减少总体成本；
· 提高工作效率，让设计和仿真人员更加专注工作本身。

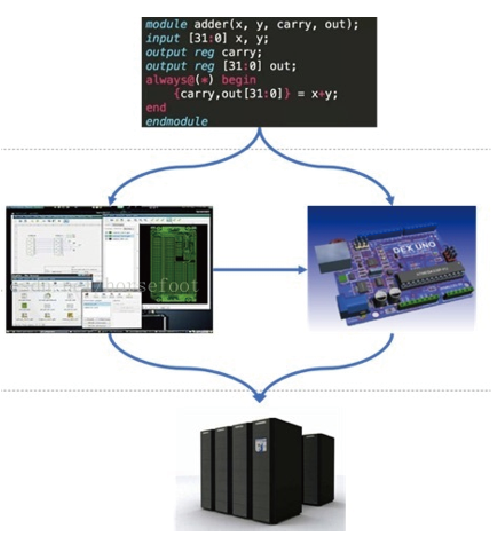

景行EDA综合设计平台通过整合IC芯片设计中涉及到的软硬件资源、许可证等资源，利用景行相关产品建设一套高效易用EDA综合设计平台，来帮助用户解决高效运行并行任务以及与其他工作共存的问题。
同时，景行EDA综合设计平台通过优秀的内置工作负载调度管理，可以以最佳方式管理分布式任务，确保每个作业以最佳速度运行并避免“长尾问题”，从而加速了仿真作业和设计类软件的高效使用。从而加快上线速度，为设计和生产企业带来竞争力。
方案特点
1.通过整合Linux和Windows的应用，用户可以通过终端PC或瘦客户机开机登录后就直接进入设计桌面，访问后端发布应用和数据；
2.加速计算仿真过程、提供海量任务的调度与管理；
3.内部共享和优化许可证使用，高效许可证策略调度；
4.可以同EDA常见工具进行快速接口定制，如Cadence, Mentor等；
5.桌面与应用的协同工作，提高企业研发效率；
6.远程应用无缝共享访问，数据不留本地、最大化保证企业核心知识不泄露。
产品组合
1.景行资源管理与调度软件
2.景行协同桌面软件
3.景行许可共享管理软件
4.景行应用门户软件
